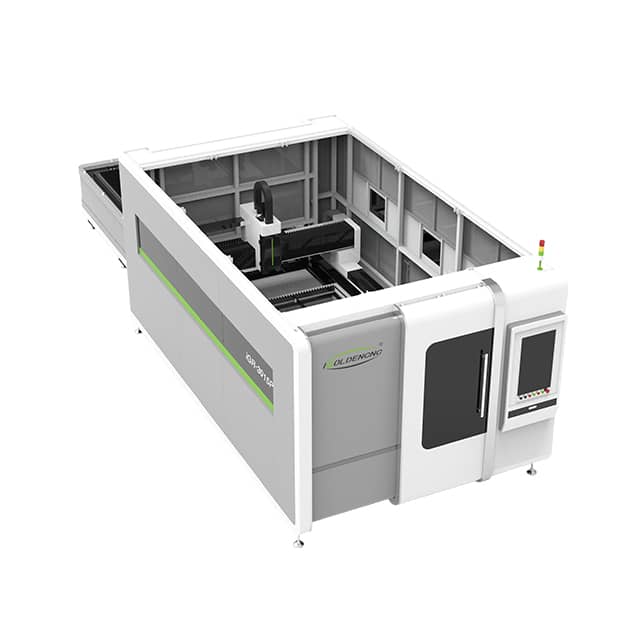

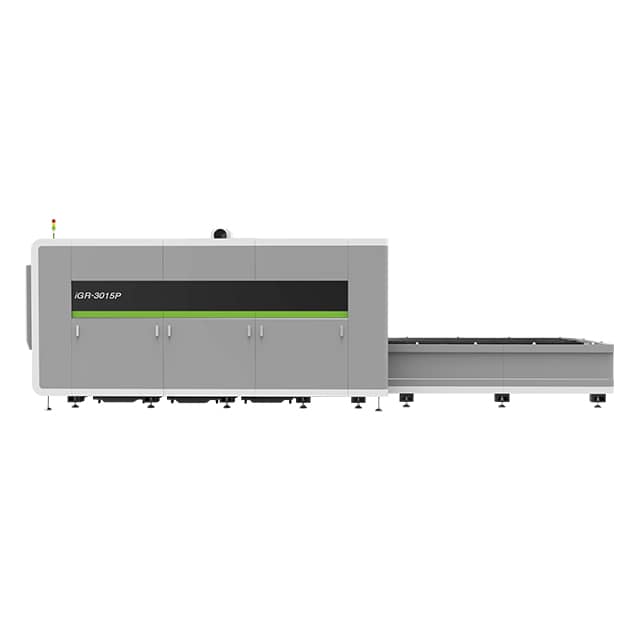

全包圍光纖切割機配備有更換臺和激光防護觀察窗。 保護設計符合歐洲CE安全生產標準，以確保設備的安全操作和操作人員的人身安全。 配備1000w-6000w光纖激光器，標準工作區域?yàn)?500 * 3000mm，可升級為1500 * 4500mm，功率為2000w及以上的設備配有獨立的機柜，內置空調。



全包圍光纖切割機參數：

型號		iGR-P 3015
工作區域		3000*1500mm
X軸行程		3050mm
Y軸行程		1525mm
Z軸行程		120mm
精度	X，Y軸定位精度	0.03mm
	X，Y軸重復定位精度	0.02mm
速度	X，Y軸最大運行速度	150m/min
	X，Y軸最大加速的速度	2G
電源	相	3
	額定電壓	380V
	頻率	50/60Hz
	防護等級	IP65
機身	最大工作載荷	1000kg
	重量	7700kg
	尺寸（長*寬*高）	8700*2700*1840mm



全包圍光纖切割機加工樣品：



佳梆數控全包圍光纖切割機優勢：

1. 自動潤滑系統

自動潤滑系統為設備提供固定量的潤滑油，保證設備高速運行，具有異常報警和液位報警功能。該系統大大提高了切削精度，有效地延長了傳動機構的使用壽命。

2. 智能報警系統

智能行程保護，自動監控部件的工作范圍，安裝國際機床標準限位彈簧，激光切割頭內置電容器高度調節功能，防撞停止，提高設備和生命安全保護，減少事故發生 ，提高切割效率。

3. 安全系統

具有設備工作狀態異常自動報警功能，并通過控制中心推送至操作界面，提高設備異常故障排除效率，降低安全隱患，降低維護成本。



全包圍光纖切割機細節介紹：

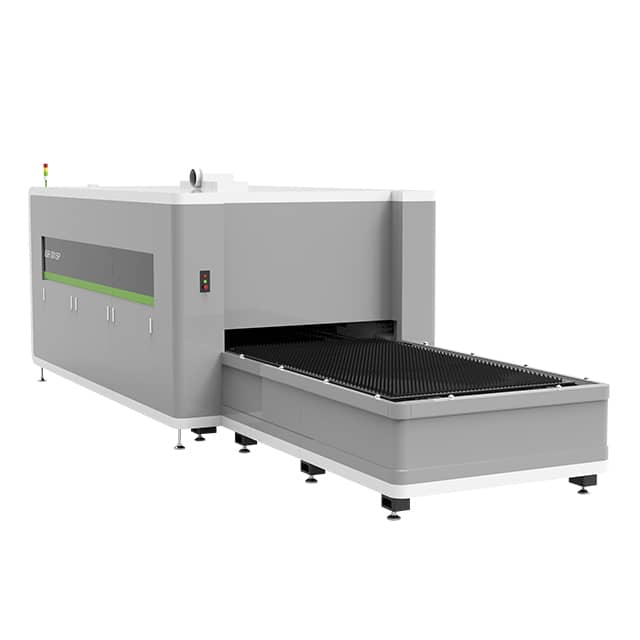

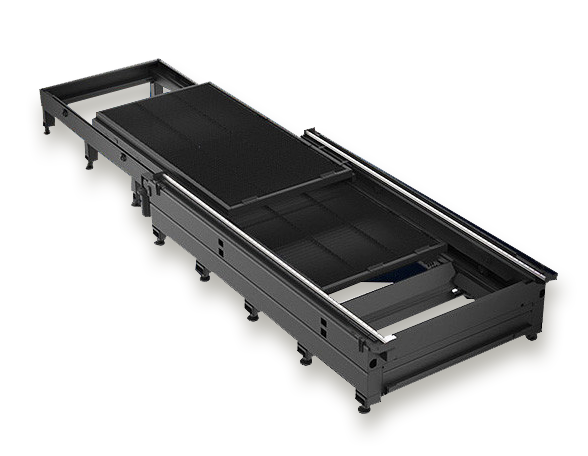

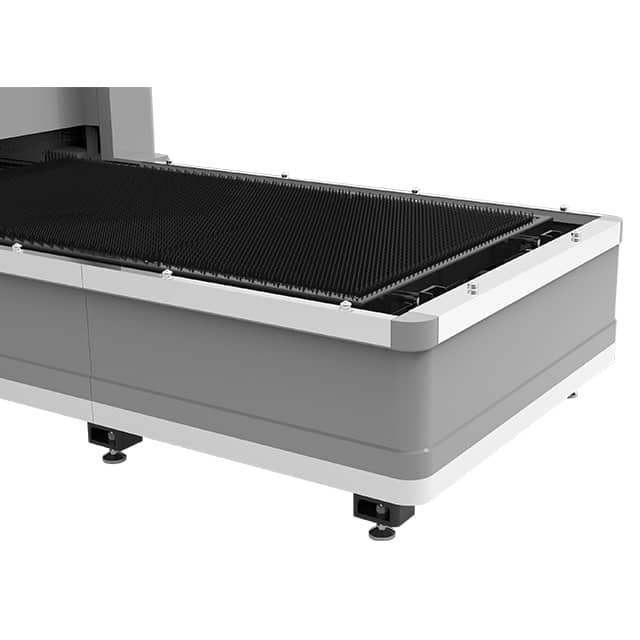

交換平臺

雙電機雙鏈自動更換平臺，該平臺由焊接框架組成，并帶有支撐工件的支撐格柵，工作臺可承受最大1000KG的載荷； 工作臺周?chē)腥f(wàn)向滾珠，由安川伺服電機驅動，交換速度穩定在8-15s之內，有效防止了偏差和碰撞。

兩種聯動或獨立操作方式可以靈活設置，方便處理卡紙等故障，易于清理下方的廢料，滿足特殊印版的裝卸，提高生產效率。

★更快，更穩定。

★提高加工精度和安全性。

★提高生產率。

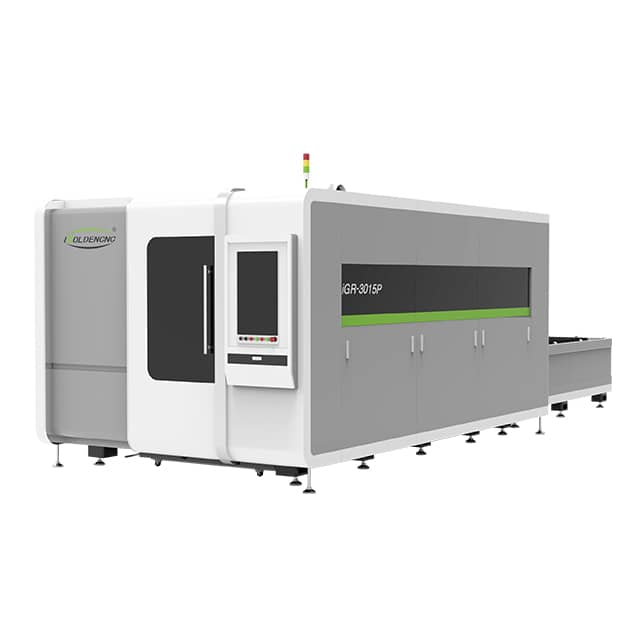

全封閉保護設計

360°全保護，全封閉設計，觀察窗采用符合歐洲CE標準的激光防護玻璃，整機重10噸。

1. 環境保護：防止因切割而產生的灰塵泄漏，以確保工作區域的清潔。

2. 安全性：避免激光污染，保護生產過程中操作人員的安全，并提高安全系數。

3. 延長機器的使用壽命，并能維持和提高產品的加工質量，最終達到穩定和高效率。

全封閉保護提高了使用安全性； 激光防護玻璃保護人體免受激光輻射； 自動除塵系統是環保的； 智能監控系統降低了事故發生率，提高了工作效率和穩定性。

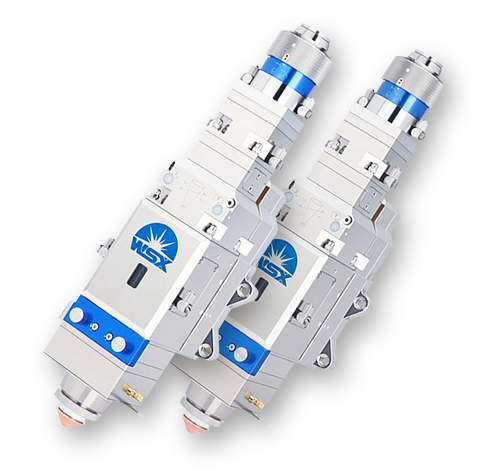

自動對焦激光切割頭

激光頭具有內置的電機驅動單元，聚焦透鏡由線性機構驅動，可在20mm范圍內自動改變位置。 用戶可以通過程序設置連續焦點，以完成厚板的快速穿孔以及自動切割不同厚度和材料的板。 配備D28的復合透鏡組整合了光束，并優化了光學和水冷設計，使激光頭可以長時間穩定工作。

? 優化的光學配置和流暢高效的氣流設計，以提高切割效果；

? 自動對焦范圍+ 10?-10mm，調整精度0.01mm，調整速度100mmms;

? 準直保護鏡防塵設計，有效保護內部光學元件；

? 延長保護鏡片和噴嘴之間的距離，以延長鏡片的使用壽命；

? 采用抽屜式鏡架，使更換保護鏡更加快捷簡便。

? QBH連接器不受限制，可以配備各種激光器與QBH連接器。

自動對焦可節省對焦時間并將工作效率提高10倍。通過優化切割頭的結構設計，從而延長其使用壽命。



高精度傳動系統

臺灣臺穩雙驅動齒條導軌，日本安川伺服驅動電機，日本新寶減速器

機床的定位精度為0.02mm，重復定位精度為0.02mm。

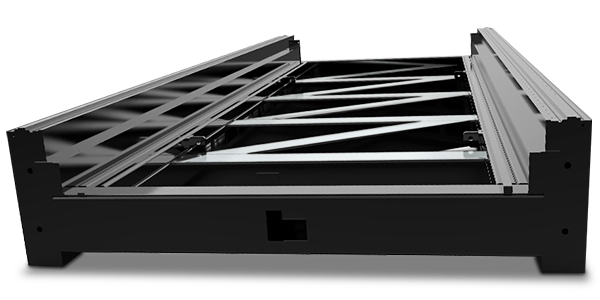

重型焊接床身



方管焊接床用直徑為200 * 200mm的厚矩形管焊接而成。 床重可以達到1T。 床身通過大型龍門進行退火和銑削，以一次準確地鉆出所有安裝基本孔。

更高的拉伸強度和尺寸穩定性有效提高床身精度，減少工件加工誤差。 增加滑道的阻力和穩定性。

它減少了使用時設備的損失。 它可以長時間保持機床的精度，并且不會變形20年。 該設備具有良好的穩定性，并減少了由于床的振動而引起的加工誤差。

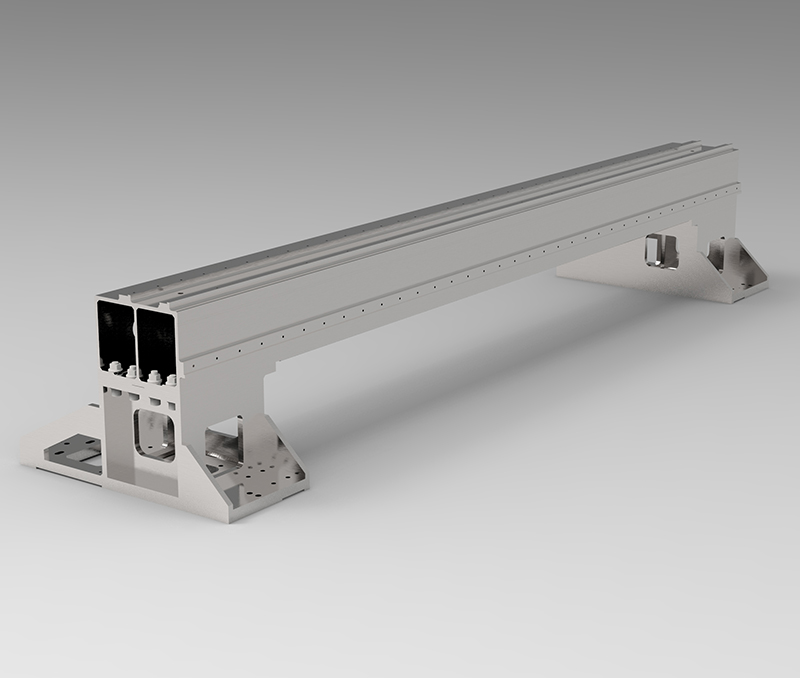

航空鋁型材

★ 精度高。橫梁經人工時效、固溶處理、精加工之后，具有良好的整體性、剛性、韌性和延展性。

★ 速度快。鋁合金具有重量輕、剛性強的特點，有利于加工時高速運動，高靈活性有利于在高精度的基礎上高速切割各種圖形。

★ 效率高。更輕的橫梁可以保證設備的快速運行，提高加工效率，同時保證加工質量。

有效提高激光切割機的使用壽命和精度，降低時間成本，減少時間損失。在使用相同時限后，鋁束可以最大限度地保證切割精度，同時可以減輕激光頭高速運動時的動能。



垂直液晶顯示屏設計

垂直屏顯示不同于傳統的水平屏顯示，響應速度達到8ms，分辨率達到1080p，屏幕比例優化為16：9，功耗低，控制軟件界面和人性化瀏覽習慣 更好地適應。 另外，它具有高亮度水平和低反射率，并且堅固的玻璃面板具有堅固性和耐久性。



智能開源控制系統

● Cypcut激光切割系統是專為鈑金加工行業推出的全功能開環控制系統。

● 支持AI、DXF、PLT、Gerber、LXD等圖形數據格式，并接受?chē)?guó)際標準G碼。

● 當打開和導入外部文件時，會自動執行優化。

● 靈活多樣的自動排樣和手動排樣順序功能，多種陣列方式可供選擇。

● 強大的材料庫功能，允許所有工藝參數保存為同一材料，以供再次使用。

● 處理內存斷點和定位任意點的功能。

● 定高切割、離船跟蹤和多種找邊方法。

● 支持通過無線手持盒和以太網對系統進行遠程控制。

● 一鍵設置飛行切割路徑。

● 安裝方便、調試方便、性能優異、計劃完整。是目前市場占有率最高的光纖激光切割控制系統。



落地式獨立控制柜

所有的電氣元件和激光光源都內置在一個獨立的控制柜中，并有防塵設計，以延長電氣元件的使用壽命。自動恒溫控制柜配有空調，實現自動恒溫。這可以防止夏季溫度對組件的過度損害。

★ 更專業的電氣設備組裝，強電分離，弱電分離。

★ 簡單的防塵,防靜電干擾,散熱好,易于維護。

★ 更方便和容易檢測電路故障和維護。

★ 更安全、獨立于機器設備,減少設備運行的干擾。
